概述

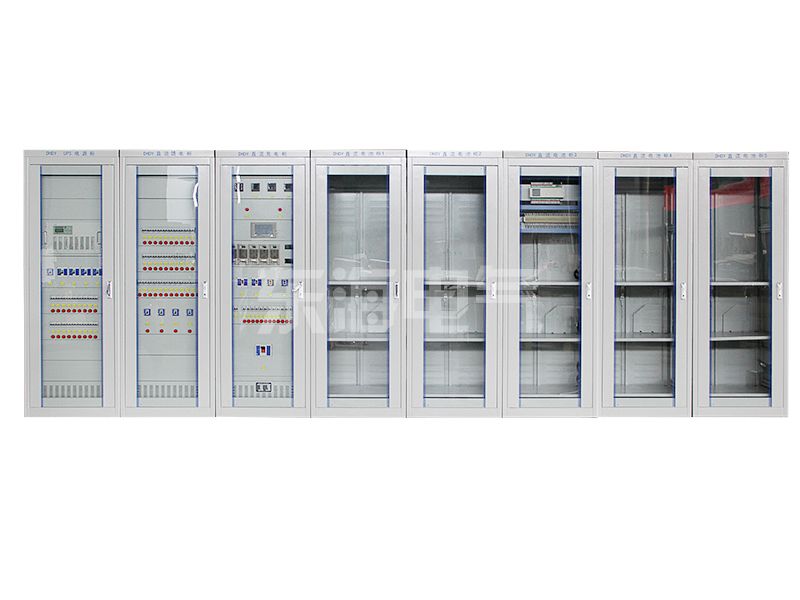

由直流電源、站用交流電源、電力用交流不間斷電源（UPS）和電力用逆變電源（INV）、通信用直流變換電源（DC/DC）等裝置組合為一體，共享直流電源的蓄電池組，并統一監控的成套設備。該組合方式是以直流電源為核心，直流電源與上述任意一種電源及一種以上電源所構成的組合體，均稱為一體化電源設備。
全站交流、直流、UPS、通信等電源一體化設計、一體化配置、一體化監控，通過統一的智能網絡平臺，實現變電站電源的集中供電和統一的監控管理，進而實現在線的狀態檢測。其運行工況和信息數據能通過一體化監控單元展示并轉換為標準模型數據，以標準RS232/485或IEC61850格式接入當?shù)刈詣?dòng)化系統的站控層交換機，并上傳到遠方控制中心。
適用場所
適用于不同電壓等級的發電廠、變電站、水電站、光伏電站、工礦企業電氣化鐵路及高層建筑等領域。作為電力自動化系統、通訊系統、直流系統、高壓開關、繼電保護、自動裝置和事故照明的操作電源和控制電源。
系統組成
1.交流電源
1）進線回路：進線采用ATS自動轉換開關，兩路電源互為備用自動投切；
2）饋線回路：可輸出交流三相380/220V及單相220V電源；
3）監控模塊：可檢測交流進線及母線的電壓、電流、有功、無功功率等，可檢測饋線回路的單相電流、脫扣及位置信息；
4）防雷單元：防雷和過電壓保護；
2.直流電源
1）交流配電：兩路交流輸入，兩路電源互為備用自動投切；
2）充電模塊：風冷及自冷110V/220V,5A、10A、20A、30A及40A模塊；
3）監控模塊：采用觸摸屏，全漢化顯示，可自動完成蓄電池充放電功能，可檢測充電模塊的運行狀況，可檢測交流電源的電壓，可檢測蓄電池及直流母線的電壓電流，可檢測單只電池電壓及環境溫度，可檢測饋線回路的電流、支路絕緣、脫扣及位置信息；
4）饋線回路：輸出直流110V/220V電源；
5）防雷單元：防雷和過電壓保護；
3.通信電源系統
1）進線回路：直流110V/220V輸入；
2）饋線回路：采用正極接地方式輸出-48V直流電源；
3）監控模塊：可檢測DC/DC電源模塊的運行狀況，可檢測饋線回路的電流、脫扣及位置信息；
4）防雷單元：負極防雷保護；
4.逆變電源系統
1）進線回路：直流110V/220V輸入,交流380/220V輸入；
2）饋線回路：輸出AC220V交流不間斷電源；
3）監控模塊：可檢測逆變器或UPS的運行狀況，可檢測饋線回路的電流、脫扣及位置信息；
5.蓄電池
1）220V系統：18只 12V 7Ah-200Ah蓄電池，104或108只2V 65Ah-3000Ah蓄電池；
2）110V系統：9只 12V 7Ah-200Ah蓄電池，52或54只2V 65Ah-3000Ah蓄電池；
3）電池巡檢：可檢測18節12V蓄電池或108節2V蓄電池；
產品特點
1.采用彩色觸摸屏，電路方框圖顯示模式，直觀大方易懂、人機界面友好；
2.充電模塊及DC/DC電源模塊采用高頻開關電源技術、模塊化設計；可帶電熱插拔，維護方便快捷；采用高頻軟開關技術，模塊轉換效率大大提高，可達96%以上；
3.直流電源、通信電源及交流不間斷電源共用一組蓄電池，對電池的維護保養帶來便利；
4.具有蓄電池自動管理及自動溫度補償功能，智能化管理蓄電池；
5.具有RS232/485通訊接口和RJ45網口，內置多種通訊協議，更加方便與站控后臺系統通訊實現“四遙”功能，實現無人值守；
6.電壓輸入范圍寬，電網適應性強；
系統型號定義
1:東海電氣品牌代號
2:一體化電源
3:蓄電池容量
4:額定直流輸出電壓
5:逆變電源容量
6:逆變輸出電壓
7:通信額定電壓
8:通信額定輸出電流
使用條件
1.使用場所應有防止雨雪侵襲的措施。
2.海拔高度不超過2000米。
3.周?chē)諝鉁囟龋?5℃～+40℃。
4.在40℃時空氣濕度不超過50%，在較低溫度時允許有較高的相對濕度，在20℃時不超過90%。
5.使用場所機械振動振幅不大于0.05mm，頻率不大于600次/分。
6.安裝傾斜度與鉛垂線相差不大于5°。
7.周?chē)橘|(zhì)無爆炸危險，無導電塵埃與腐蝕性氣體
